Step Motor Kablo Renkleri Nasıl Bulunur?

Step motorlar, CNC makineleri, 3D yazıcılar ve otomasyon sistemlerinde yaygın olarak kullanılır. Ancak step motor kablolarının hangi uçlara bağlanacağı konusunda birçok kullanıcı tereddüt yaşar. Bu yazımızda 4 ve 8 kablolu step motorlarda kablo renklerini nasıl tespit edebileceğinizi pratik şekilde anlatıyoruz.

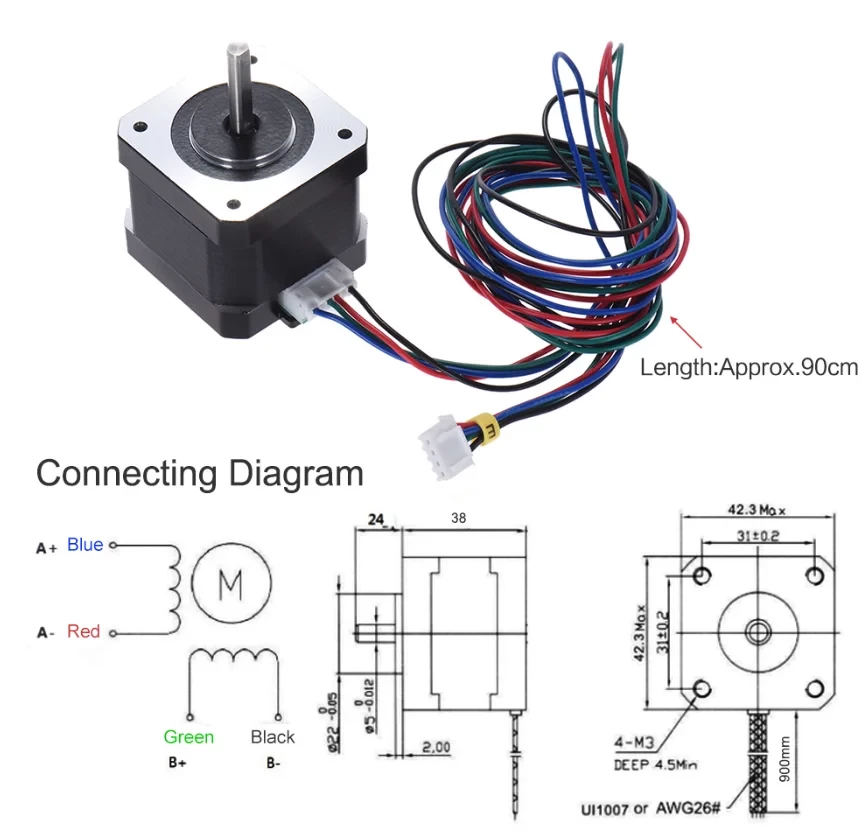

4 Kablolu Step Motorlar

4 kablolu step motorlar bipolar motorlardır. İçerisinde 2 adet bobin (sargı) bulunur. Her bobinin iki ucu dışarı çıkar. Yani 2 bobin x 2 uç = toplam 4 kablo.

En Sık Kullanılan Renk Eşleşmeleri:

Multimetre ile 4 Kablolu Step Motor Testi

• Multimetrenizi ohm (Ω) moduna alın.
• Kabloları ikili olarak ölçün.
• Aynı bobinin iki ucu arasında genellikle 1 – 100 ohm arası direnç görürsünüz.
• İki eşleşen çifti bulduğunuzda bobin çiftlerini belirlemiş olursunuz.

8 Kablolu Step Motorlar

8 kablolu step motorlar daha esnek bir yapıya sahiptir. İçerisinde 4 ayrı bobin bulunur ve her bobinin iki ucu dışarıya çıkar. Bu motorlar farklı şekillerde bağlanabilir:

• Seri bağlantı (daha fazla tork, daha düşük hız)
• Paralel bağlantı (daha az tork, daha yüksek hız)

8 Kablolu Step Motor Kablolarını Tanıma

• Multimetreyi kullanarak, birbirine bağlı 4 farklı bobin çifti bulun.
• Her çift arasında düşük direnç ölçülür (tipik olarak 1 – 10 ohm arası).
• Bobin uçlarını not alın. Bağlantı şeklinizi belirleyin.

Dikkat Edilmesi Gerekenler

• Motor başka bir cihaza bağlıyken ölçüm yapmayın.
• Kabloları kısa devre ettirmeyin.
• Bobin uçlarını doğru eşleştirdiğinizden emin olun.

Sonuç

Step motor kablolarını tanımak, CNC sisteminizin sorunsuz çalışması için önemlidir. Elinizdeki step motorun kaç kablolu olduğunu belirleyip, multimetre yardımıyla bobinleri kolayca tespit edebilir ve doğru bağlantıyı yapabilirsiniz.
