Step Motor ve Sürücüler

Step motor (adım motoru), belirli adımlarla dönen ve bu sayede yüksek hassasiyetle konum kontrolü sağlayan motor tipidir. Özellikle CNC makineleri, 3D yazıcılar, lazer kesim sistemleri, robotik projeler ve endüstriyel otomasyon uygulamalarında en çok tercih edilen motor türlerinden biridir. Step motorların en büyük avantajı; doğru sürücü ve doğru ayarlarla kullanıldığında tekrarlanabilir hareket, hassas pozisyonlama ve yük altında kararlı çalışma sunmasıdır.

Bu kategoride; farklı tork değerlerine sahip step motor modelleri, NEMA standartlarına göre sınıflandırılmış motor çeşitleri ve bu motorları en verimli şekilde çalıştırmanıza yardımcı olan step motor sürücüleri yer almaktadır. İster hobi amaçlı bir sistem kuruyor olun, ister endüstriyel bir CNC tezgâhı için güçlü bir çözüm arıyor olun, doğru motor ve sürücü seçimi sistem performansını doğrudan etkiler.

Step Motor Çeşitleri ve NEMA Standartları

Step motorlarda en sık kullanılan sınıflandırma, motorun montaj ölçülerini belirleyen NEMA standardıdır. NEMA ifadesi motorun torkunu değil, fiziksel ölçü ve bağlantı standardını temsil eder. Bu nedenle NEMA 17, NEMA 23 veya NEMA 34 gibi sınıflar; motorun gövde ölçülerini ve montaj uyumluluğunu belirler.

NEMA 17, NEMA 23 ve NEMA 34 Step Motor Farkları

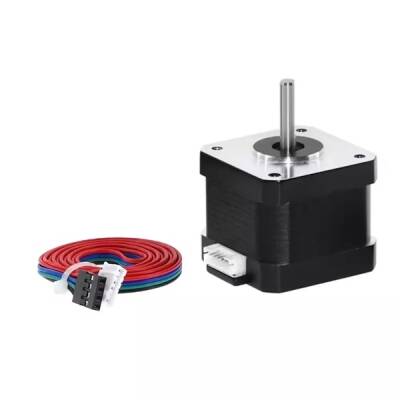

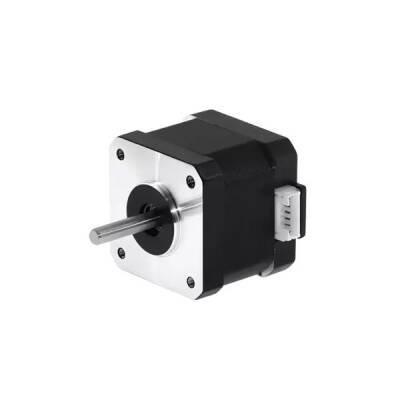

• NEMA 17 Step Motor: 3D yazıcılar, hafif otomasyon sistemleri, küçük lineer mekanizmalar için idealdir.

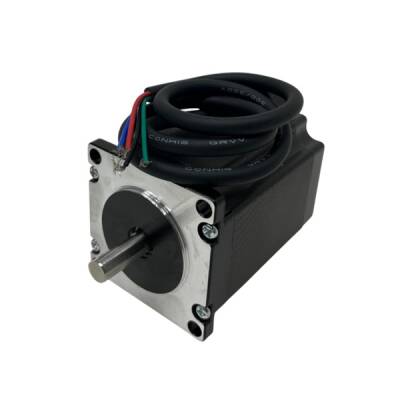

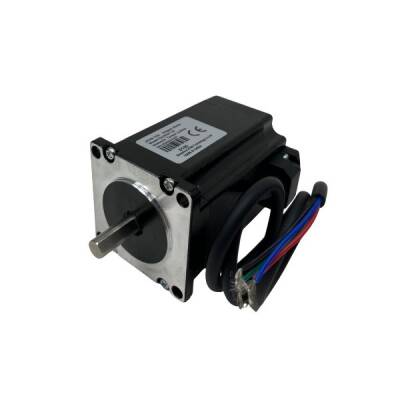

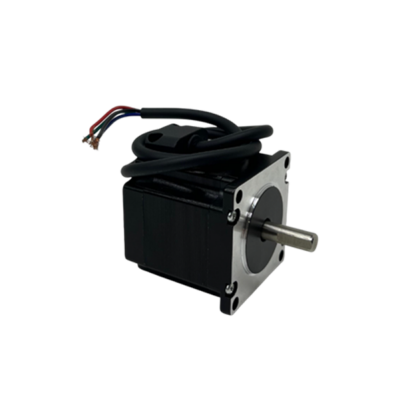

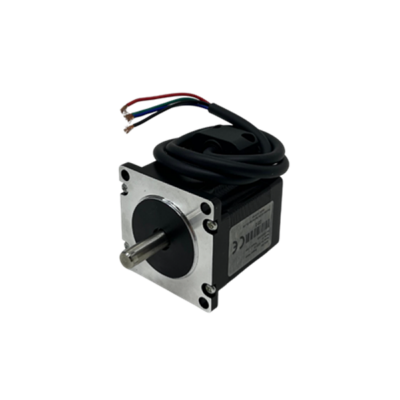

• NEMA 23 Step Motor: CNC router, lazer kesim ve orta seviye tork isteyen makinelerde çok yaygındır.

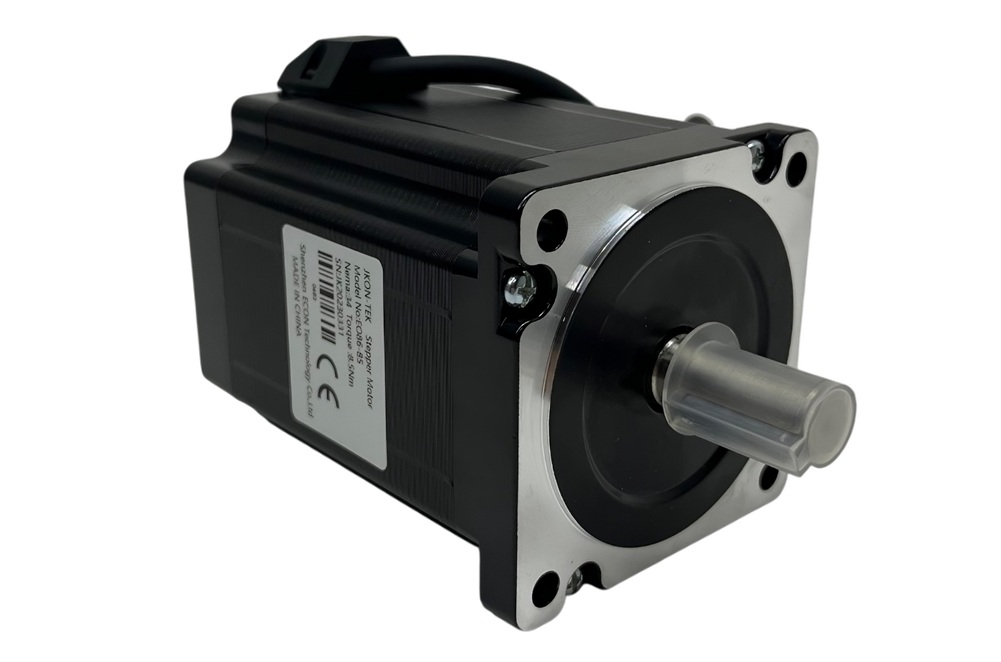

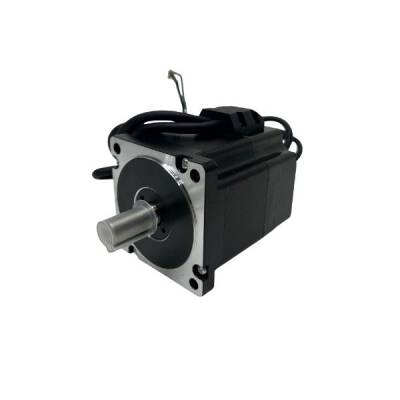

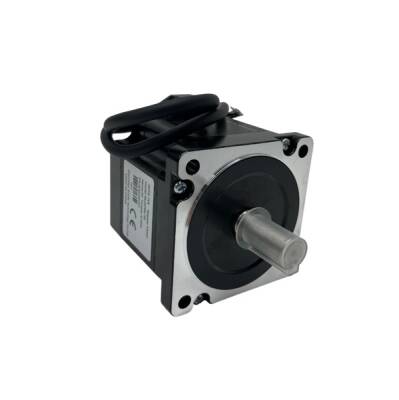

• NEMA 34 Step Motor: Ağır yük, yüksek tork ve endüstriyel uygulamalar için tercih edilir.

Özellikle NEMA 34 step motor modelleri, yüksek tork değerleri sayesinde büyük tabla CNC sistemlerinde, ağır eksenlerde ve yük altında hız kaybı yaşanmaması gereken uygulamalarda güçlü bir avantaj sağlar.

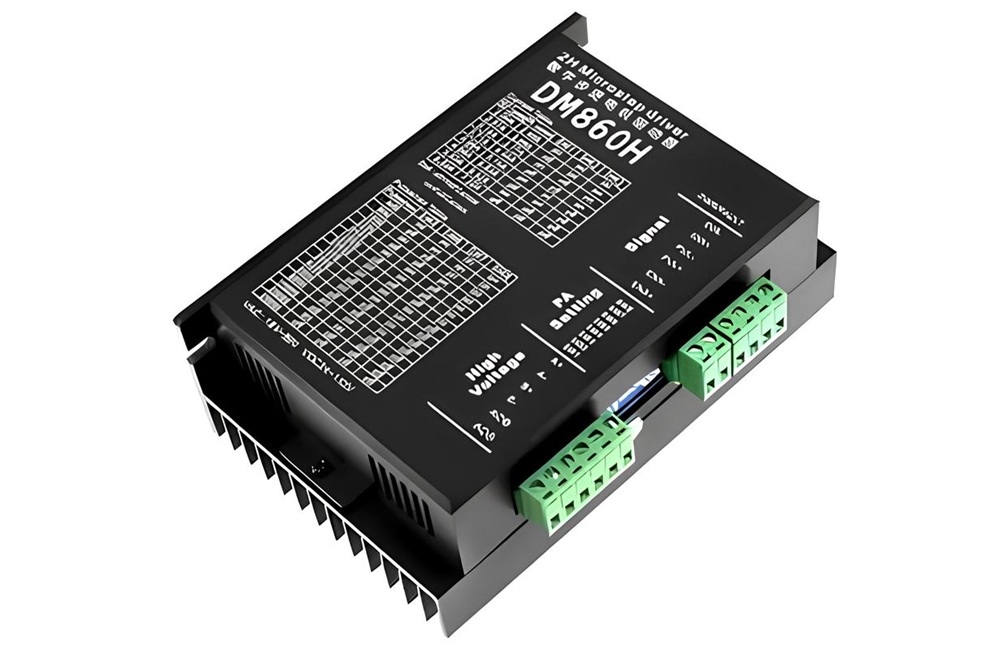

Step Motor Sürücüleri Nedir? Neden Önemlidir?

Step motor sürücüleri, motorun bobinlerine doğru akım sinyallerini vererek motorun dönmesini sağlayan kontrol elemanıdır. Sürücü kalitesi ve doğru ayarlanması; motorun torkunu, hızını, titreşimini, sesini ve ısınmasını doğrudan etkiler. Bu nedenle motor seçimi kadar, uygun step motor sürücü seçimi de kritik bir konudur.

Step Motor Sürücülerinin Sağladığı Avantajlar

• Mikrostep desteği ile daha akıcı hareket
• Anti-rezonans özelliği ile titreşimi azaltma
• Termal koruma ile güvenli çalışma
• Yüksek akım kapasitesi ile yüksek torklu motorları besleyebilme
• Hızlı tepki ve stabil sinyal üretimi

Örneğin yüksek torklu bir motor kullanıyorsanız, sürücünün akım kapasitesi yeterli değilse motor tam performans vermez. Bu durumda motor adım kaçırabilir veya yük altında durabilir. Bu yüzden sürücü seçerken motorun teknik değerleriyle uyumlu bir model tercih edilmelidir.

Step Motor Seçerken Nelere Dikkat Etmelisiniz?

Step motor seçimi yapılırken sadece “NEMA 23 mü NEMA 34 mü?” sorusu yeterli değildir. Asıl önemli kriterler; uygulamanın yükü, ivmelenme ihtiyacı, mekanik sürtünme, hız beklentisi ve sürücü uyumudur. Özellikle CNC router gibi sistemlerde motorun torku yeterli görünse bile, yanlış ayar veya yanlış sürücü ile performans düşebilir.

Doğru Step Motor Seçimi İçin Temel Kriterler

• Tork (Nm): Yük altında motorun dönme gücünü belirler.
• Akım (A): Sürücü ile uyumu belirleyen en kritik değerdir.
• Adım açısı: Genellikle 1.8° (200 adım/rev) standarttır.
• Hız ihtiyacı: Yüksek hız isteniyorsa tork kaybı hesaba katılmalıdır.
• Mekanik sistem: Vida adımı, kayış oranı, tabla ağırlığı gibi faktörler çok önemlidir.

Step Motorlarda Sık Yaşanan Sorunlar

Step motor sistemlerinde en sık karşılaşılan problemler; yanlış sürücü seçimi, yanlış akım ayarı, mekanik yükün yanlış hesaplanması ve mikrostep ayarlarının uygun yapılmamasıdır. Bu durumlar hem motor performansını düşürür hem de motorun ömrünü azaltabilir.

En Sık Görülen Problemler

• Step motor adım kaçırıyor: Yanlış akım ayarı, düşük sürücü gücü veya aşırı yük sebebiyle oluşabilir.
• Step motor ısınıyor: Akım ayarı fazla, motor havalandırması yetersiz veya sürücü mikrostep ayarı yanlış olabilir.
• Yetersiz tork: Yanlış motor seçimi veya tork hesabı yapılmadan kurulum yapılması sebebiyle görülebilir.

Step Motor Rehberi ve Teknik İçerikler

Step motor seçimi, sürücü uyumu, tork hesaplama ve sık yaşanan sorunlar hakkında hazırladığımız rehber içeriklere aşağıdan ulaşabilirsiniz. Bu içerikler, doğru ürünü seçmenize ve sisteminizi daha verimli çalıştırmanıza yardımcı olur.

Step Motor ve Sürücüleri Nerelerde Kullanılır?

Step motor ve sürücü sistemleri; CNC router ve freze tezgâhlarından, 3D yazıcılara; lazer kesim makinelerinden, robotik kollara kadar çok geniş bir alanda kullanılmaktadır. Ayrıca paketleme, etiketleme, otomatik kapı sistemleri, medikal cihazlar ve laboratuvar ekipmanlarında da step motor teknolojisi yaygın şekilde tercih edilir.

Sık Sorulan Sorular

Step motor sürücü nasıl seçilir?
Motorun akım değeri (A) ve kullanım senaryosu belirlenir. Yüksek torklu motorlar için yüksek akım kapasiteli sürücüler tercih edilir.

NEMA 34 step motor hangi uygulamalarda kullanılır?
Ağır yük taşıyan CNC sistemleri, büyük eksenler, endüstriyel otomasyon ve yüksek tork gerektiren makinelerde kullanılır.

Step motor adım kaçırıyor, nedeni nedir?
Genellikle yanlış akım ayarı, yetersiz sürücü, aşırı yük veya yüksek hızda tork kaybı sebebiyle oluşur.

Step motor neden ısınır?
Yüksek akım ayarı, yanlış sürücü seçimi, yetersiz havalandırma veya uzun süre yüksek yük altında çalışma motoru ısıtır.

Step motor tork hesabı nasıl yapılır?
Tabla ağırlığı, sürtünme, vida adımı ve hız ihtiyacı hesaplanarak gerekli tork belirlenir. Detaylı rehber için tork hesabı sayfamızı inceleyebilirsiniz.

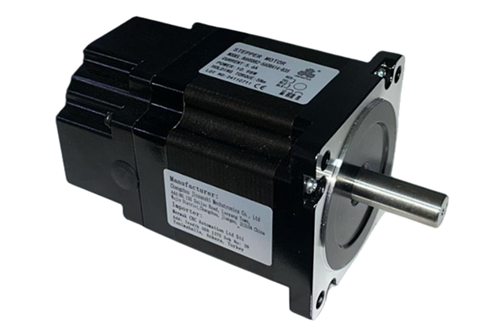

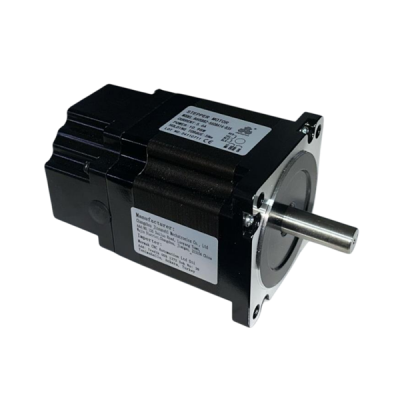

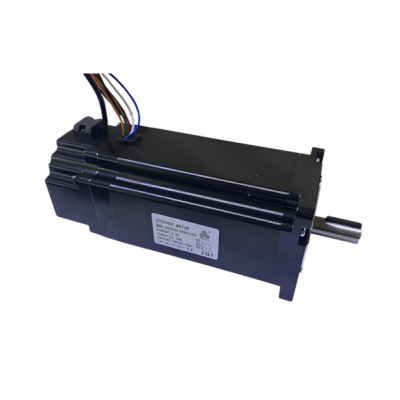

Frenli step motor ne işe yarar?
Elektrik kesildiğinde eksenin düşmesini engellemek için fren mekanizması bulunan motorlardır. Dikey eksenlerde tercih edilir.

CNC Dünyası step motor ve sürücü kategorisinde, ihtiyacınıza uygun modelleri uygun fiyat ve hızlı kargo avantajıyla sunar. Motor seçimi, sürücü uyumu veya teknik destek için bizimle iletişime geçebilirsiniz.
