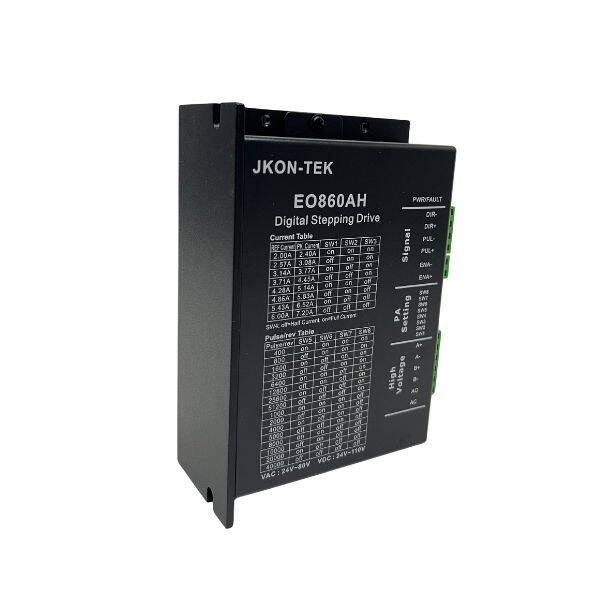

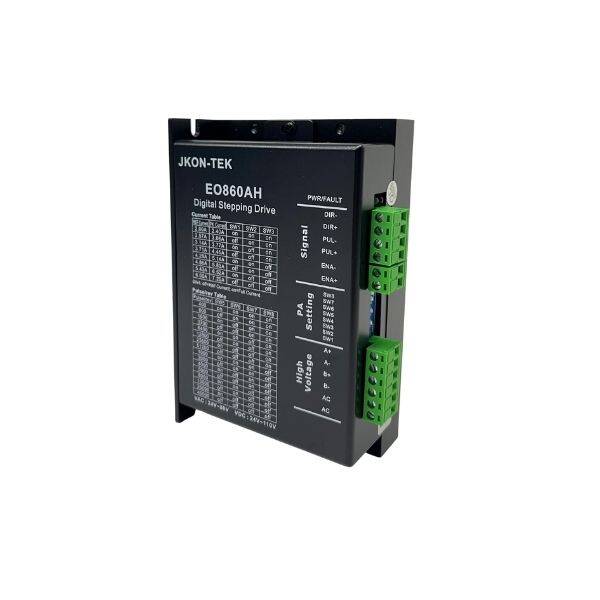

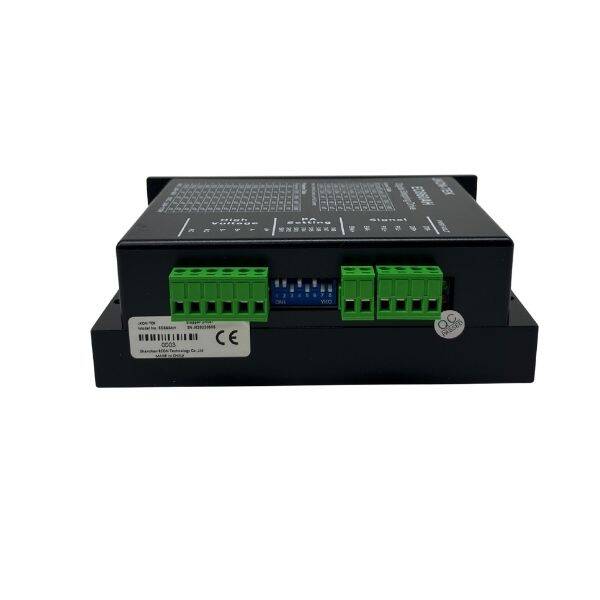

EO860AH Step Motor Sürücü

EO860AH sürücü 24-110 VDC veya 18-80 VAC aralığında çalıştırabileceğiniz ve 7.2A'e kadar kullanabileceğiniz dijital bir step motor sürücüsüdür.

EO860AH bir step motoru daha sessiz çalıştırabilir ve metal gövdede bulunan fan sayesinde daha az ısınmasını sağlar.

Optik olarak giriş çıkış arasındaki sinyal izole edilmiştir.

Yüksek voltaj, düşük voltaj, yüksek akım ve kısa devre koruması vardır.

Pul Kontrol Sinyali: Darbe yükselen kenarı etkilidir; PUL sinyali yüksek gerilimde 4 ~ 5V ve düşük gerilimde 0 ~ 0.5V'dir.

Darbe sinyallerine güvenilir şekilde yanıt alabilmek için darbe genişliği 1.2 mikro saniyeden büyük olmalıdır.

+12V veya +24V kullanılıyorsa seri direnç gereklidir.

Yön Sinyali: Yüksek/düşük seviye sinyali. Güvenilir komütasyon sağlamak için yön sinyali darbe sinyalinden en az beş mikro saniye önce oluşturulmalıdır.

Motorun başlangıç çalışma yönü, motorun kablolarına bağlıdır.

Herhangi bir faz sargısının değiştirilmesi (örneğin A+, A- değişimi gibi) motorun başlangıç çalışma yönünü değiştirebilir.

YÖN sinyali yüksek gerilimde 4 ~ 5V ve düşük gerilimde 0 ~ 0.5V'dir.

Etkinleştirme Sinyali: Bu giriş sinyali etkinleştirmek veya devre dışı bırakmak için kullanılır.

ENA+ +5V'ye bağlandığında ve ENA- düşük seviyeye bağlandığında sürücü motorun her fazındaki akımı keserek motoru serbest duruma getirecektir.

Ürün Özellikleri

1. Giriş Voltajı : 24V~80VAC veya 24~110VDC, pik akım 7.2A
2. Güç açıldığında motor parametrelerini otomatik algılama ve kontrol parametrelerini otomatik ayarlama
3. Düşük pals komutları ile yüksek pals komutu performansı almaya olanak tanıyan özel algoritma
4. Değişken ve tek uçlu PUL/DIR komutları ile uyum
5. Giriş Max pals frekansı 500KHz (Varsayılan 150KHz)
6. 16 adımlı pals değeri ayarı
7. Hız kontrolü için kullanılabilen 3 adet giriş
8. Optik izolasyonlu girişler
9. Aşırı voltaj, aşırı akım, düşük voltaj koruması
