5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N (El Çarklı)
SMC5-5-N-N 5 Eksen CNC Kontrol Ünitesi, CNC Dünyası tarafından önerilen ve CNC makinelerinde yüksek hassasiyetli ve verimli hareket kontrolü sağlamak için tasarlanmış, gelişmiş bir offline kontrol ünitesidir. İşte bu kontrol ünitesinin ileri düzey teknik özellikleri ve kullanım avantajları:
Teknik Özellikler
Donanım ve Bağlantı Özellikleri
- İşlemci ve FPGA: Yüksek performanslı 32-bit ARM CPU ve yüksek işlevli FPGA kullanır. Bu yapı, hızlı veri işleme ve hassas kontrol sağlar.

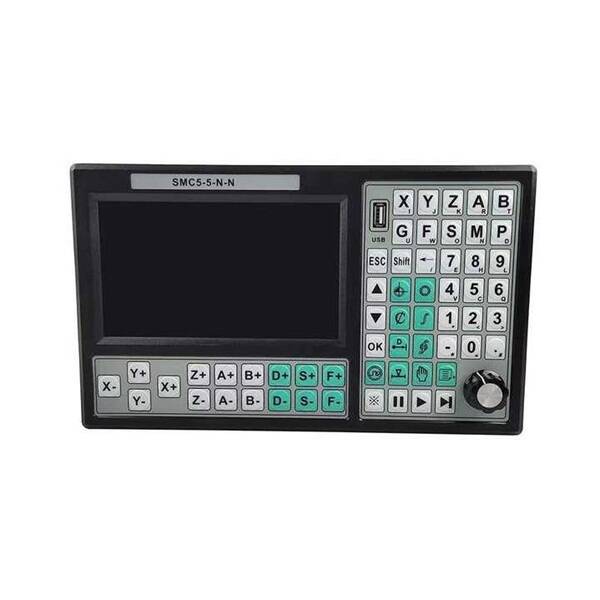

- Ekran: 7 inç TFT LCD ekran, 800x480 piksel çözünürlük ile net ve kullanıcı dostu bir arayüz sunar.
- Bellek: Dahili 8GB TF kart ve harici USB desteği ile geniş depolama kapasitesi sunar. Bellek kapasitesi 32GB'a kadar genişletilebilir.

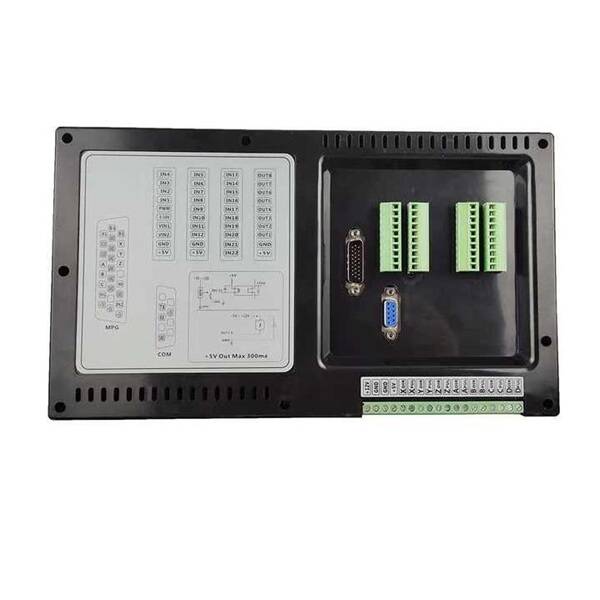

- Giriş/Çıkış: 16 optik izolasyonlu 10mA giriş ve 8 optik izolasyonlu 500mA çıkış sağlar.
Kontrol ve Hareket Özellikleri
- Eksen Kontrolü: 5 eksen (X, Y, Z, A, B) kontrol imkanı. Her eksen için 500KHz'lik maksimum darbe çıkış frekansı ile yüksek hassasiyetli kontrol.
- Interpolasyon ve Algoritmalar: Beş eksenli doğrusal interpolasyon ve çoklu mikro segment sürekli interpolasyon algoritmaları ile kesintisiz ve pürüzsüz hareket sağlar.
- RTCP Desteği: Rotational Tool Center Point (RTCP) fonksiyonu ile takım ucu izleme sağlanır, bu da karmaşık işleme süreçlerinde büyük avantaj sağlar.

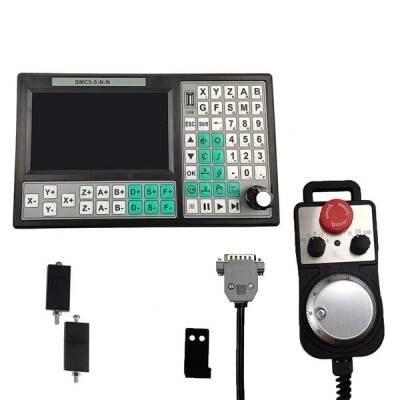

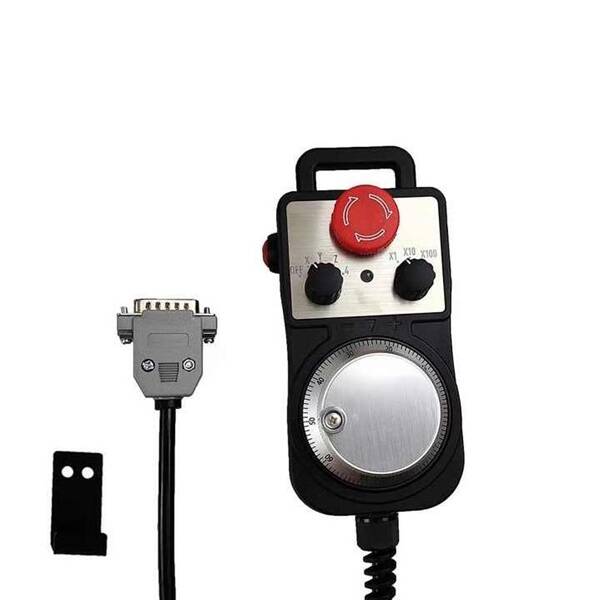

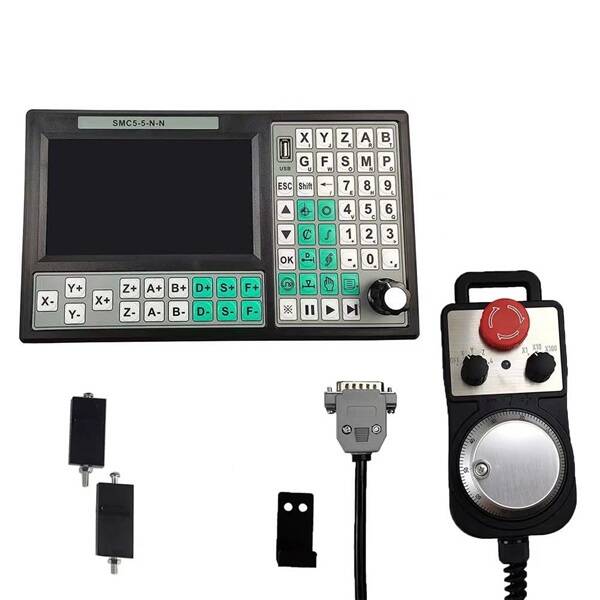

- Manuel Kontrol: Harici el çarkı (handwheel) desteği ile manuel kontrol imkanı. Hız modu veya pozisyon modu ile el çarkı üzerinden kontrol sağlanabilir.
Kullanım Alanları ve Avantajları
- Endüstriyel Uygulamalar: CNC router, CNC freze, tornalama makineleri ve diğer hassas işleme uygulamalarında yaygın olarak kullanılır.
- Yüksek Hassasiyet: Minimum veri birimi 0.001mm ve genel hassasiyet ±2PP ile yüksek doğrulukta işlemler yapılabilir.
- Kolay Program Yönetimi: Program oluşturma, silme, değiştirme, okuma, kaydetme, otomatik işleme ve duraklatma gibi işlevler sunar. Kullanıcı dostu parametre ayarları ile operasyonel kolaylık sağlar.
- Geniş Depolama ve USB Desteği: Harici USB ve dahili belleği sayesinde geniş depolama ve kolay veri transferi imkanı sunar.
SMC5-5-N-N, CNC Dünyası ile makinelerinizde maksimum performans ve hassasiyet sunar.
